在电子工程领域，理解和掌握各种通信协议是非常重要的。其中，I2C(Inter-Integrated Circuit)是一种常用的串行通信协议，用于连接具有低速数据传输能力的设备。本文将详细介绍I2C通信的基本原理、工作流程以及在实际应用中的使用方法。
一、I2C通信的基本原理

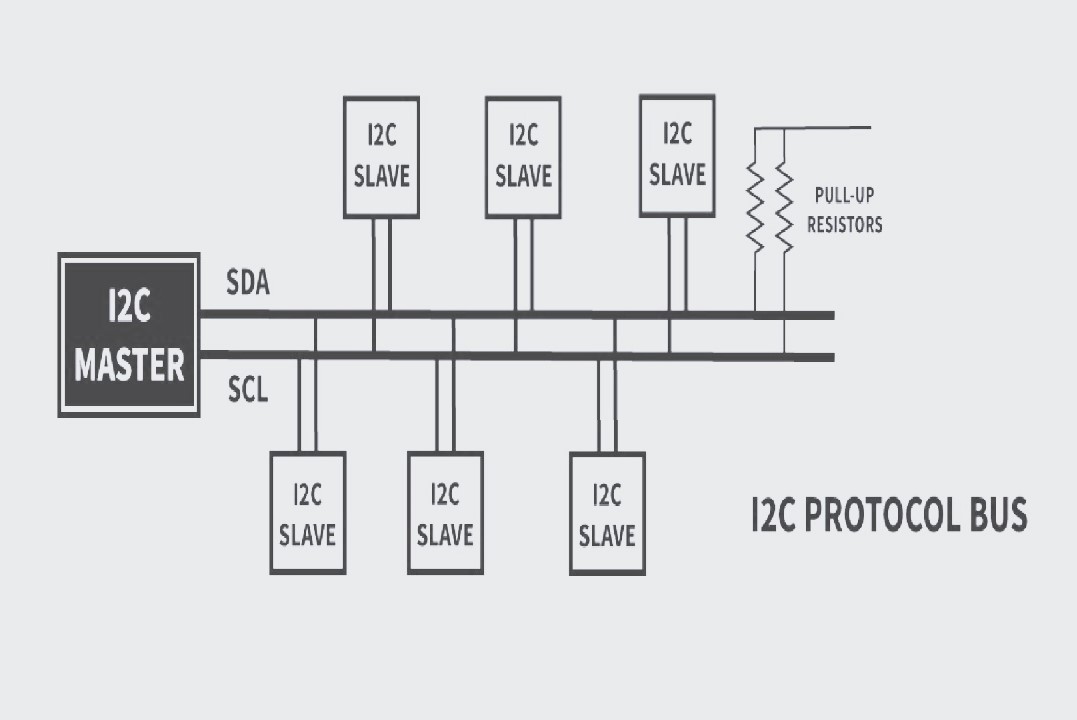

I2C通信是通过两根信号线进行的，分别是数据线SDA(Serial Data Line)和时钟线SCL(Serial Clock Line)。在数据传输过程中，SDA线的电平会随着数据的变化而变化，而SCL线的电平则始终保持高电平或低电平。这种方式使得I2C芯片可以通过一个主设备(Master)来控制多个从设备(Slave),从而实现数据的双向传输。
二、I2C通信的工作流程
1. 主设备启动：主设备发送一个起始信号(START)给从设备，然后等待从设备的应答信号(ACK)。如果从设备没有应答，主设备会重新发送起始信号。
2. 主设备发送地址和读/写命令：主设备发送从设备的地址和读/写命令，然后等待从设备的应答信号。
3. 主设备发送数据：如果主设备是进行读操作，那么在应答信号后，主设备会发送数据；如果主设备是进行写操作，那么在应答信号后，主设备会继续发送数据并等待从设备的应答信号。
4. 从设备应答：从设备在接收到主设备的命令后，会发送一个应答信号。
5. 主设备停止：当主设备完成数据的读取或写入后，会发送一个停止信号(STOP),然后等待从设备的应答信号。
三、I2C通信的实际应用
在实际应用中，I2C通信被广泛用于连接各种低速设备，如EEPROM、温度传感器、LED灯等。通过I2C通信，我们可以方便地控制这些设备的工作状态，或者读取它们的数据。同时，由于I2C通信的数据传输速度慢，因此可以有效地降低系统的功耗。
